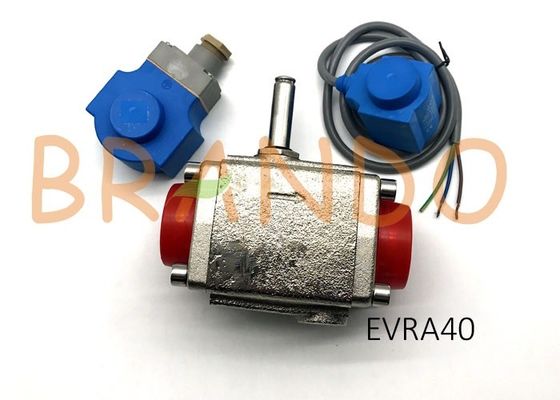

042H1142 EVR40A Chất làm lạnh amoniac Servo Vận hành van điện từ làm lạnh bằng piston với các kết nối hàn

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	BRANDO
Chứng nhận:	CE
Số mô hình:	EVRA 40

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 máy pc
Giá bán:	negotiation
chi tiết đóng gói:	Túi PVC kín, hộp bên trong, thùng carton, pallet
Thời gian giao hàng:	3 ngày làm việc
Khả năng cung cấp:	5000PCS mỗi tháng

Tiếp xúc

Chi tiết sản phẩm

Chất làm lạnh:	R717 (NH3) Chất làm lạnh amoniac và fluoride	Nhiệt độ môi trường:	-40 - 80 ° C
Cơ thể vật liệu:	Gang đúc	Xôn xao:	BB-Clip trên hoặc BE / BF-Clip trên hoặc BG-Clip trên
Vật liệu kết nối:	Thép	Giá trị Cv [gal / phút:	1
Chỉ báo hướng dòng chảy:	Mũi tên 1 chiều dập nổi	Chức năng:	Thường đóng cửa
Kiểu kết nối đầu vào:	Hàn mông	Vận hành van:	DỊCH VỤ-PISTON
Điểm nổi bật:	van điện từ thường đóng , van điện từ dòng chất lỏng

042H1142 EVRA 40 Chất làm lạnh Amoniac Servo Vận hành Pittông làm lạnh bằng van với các kết nối hàn

Van điện từ EVRA40 được thiết kế chủ yếu cho chất làm lạnh amoniac, nó được cung cấp hoàn chỉnh hoặc là các thành phần riêng biệt, ví dụ như thân van, cuộn dây và
mặt bích có thể được đặt hàng riêng.

Dữ liệu kỹ thuật:

Chất làm lạnh: Áp dụng cho HCFC, HFC và R717 (Amoniac).

Nhiệt độ trung bình:

−40 → + 105 ° C.

Tối đa 130 ° C trong quá trình rã đông.

Kiểu	Áp suất chênh lệch mở với cuộn dây tiêu chuẩn (thanh p)				Nhiệt độ của phương tiện ° C	Tối đa đang làm việc sức ép	giá trị kv 1)
	Tối thiểu	Tối đa (= MOPD) chất lỏng 2)
		10 W	12 W ac	20 W dc
EVRA 40	0,20	21	25	14	Tích40 → 105	42	25

1) Giá trị kv là lưu lượng nước tính bằng m3 / h ở mức giảm áp trên van 1 bar, ρ = 1000 kg / m3.

2) MOPD cho phương tiện ở dạng khí là khoảng. 1 thanh lớn hơn.

Chức năng thiết kế EVRA 32 và EVRA 40:

4. cuộn dây
16. Phần ứng
18. Tấm van / Tấm van thí điểm
20. Thiết bị đầu cuối trái đất
24. Kết nối cho thép linh hoạt
vòi
28. Miếng đệm
29. Lỗ thí điểm
30. Vòng chữ O

31. Vòng pít-tông
36. phích cắm DIN
40. Hộp thiết bị đầu cuối
43. Nắp van
44. Vòng chữ O
45. Miếng đệm nắp van
48. Miếng đệm mặt bích
49. Thân van
51. Nắp / Có ren
53. Trục xoay hoạt động bằng tay
59. Lọc
73. Lỗ cân bằng
74. Kênh chính
75. Kênh thí điểm
76. Lò xo nén
80. Pít-tông / Servo
82. Hỗ trợ máy giặt
83. Ghế van
84. Tấm van chính

EVRA 25, 32 và 40 là van piston vận hành bằng servo. Các van được đóng lại với cuộn dây không dòng. Pít-tông servo (80) với tấm van chính (84) đóng vào ghế van (83) bằng áp suất chênh lệch giữa đầu vào và phía đầu ra của van, lực của lò xo nén (76) và có thể là trọng lượng của piston . Khi dòng điện đến cuộn dây được bật, lỗ thí điểm (29) sẽ mở. Điều này làm giảm áp lực lên phía lò xo piston của van. Áp suất chênh lệch sau đó sẽ mở van. Áp suất chênh lệch tối thiểu cần thiết để mở hoàn toàn các van là 0,2 bar.

Thông số kỹ thuật của 042H1142 EVR40A Chất làm lạnh Amoniac Van hoạt động bằng piston Piston làm lạnh bằng điện:

Không.	Sự miêu tả	Van điện từ	Vật chất	Phân tích	ISO	EN
1	Thân van	EVRA 25/32/40	Gang thep	GJS-400-18-LT		1563
2	Đai ốc ống phần ứng	EVRA 25/32/40	Thép không gỉ	X8CrNiS 18-9		10088
3	Ống phần ứng	EVRA 25/32/40	Thép không gỉ	X2CrNi19-11		10088
4	Mặt bích	EVRA 25	Thép	S235JRG2		10025
4	Mặt bích	EVRA 32/40	Thép	P285QH		10224-4
5	Miếng đệm	EVRA 25/32/40	Nhôm	Al99.5		10210
6	Miếng đệm	EVRA 25	không có amiăng
6	Miếng đệm	EVRA 32/40	Cao su	Cr
7	Nắp / chỉ cắm	EVRA 25	Thép cắt miễn phí	11SMnPb30		10277-3
7	Nắp / chỉ cắm	EVRA 32/40	Thép không gỉ	X5CrNi17-10		1088
số 8	Miếng đệm	EVRA 25	Cao su	Cr
9	Bu lông	EVRA 25	Thép không gỉ	A2-70	3506
10	Che	EVRA 25	Gang thep	GJS-400-18-LT		1563
11	Bu lông	EVRA 25/32/40	Thép không gỉ	A2-70	3506
12	Ghế van	EVRA 25	(PTFE)
