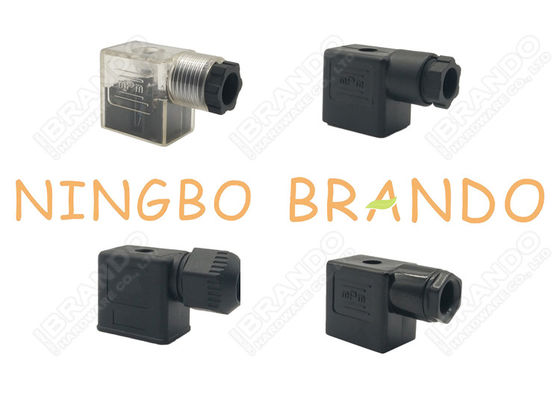

MPM 2 +1 GND 11mm Có thể gắn vào trường DIN 43650 Dạng B Đầu nối cuộn dây điện từ

MPM 2 +1 GND Dây trường 11mm DIN 43650 B Đầu nối cuộn dây điện từ

Van điện từ loại A Đầu nối phích cắm van điện từ-2 + PE / 3 + PE;khoảng cách chân là 18mm, đế tròn hoặc vuông
Đầu nối phích cắm van điện từ loại B-2 + PE;có hai thông số kỹ thuật về khoảng cách chân 9mm hoặc 11mm
Đầu nối phích cắm van điện từ loại C-2 + PE / 3 + PE;khoảng cách chân là 8mm hoặc 9,4mm

Cách đấu dây Đầu nối điện DIN

Thực hành tốt để đấu dây đầu nối DIN điện, dựa trên các nguyên tắc tương tự như bạn nên làm ở nhà.
Tuy nhiên, thực tiễn tốt nhất và có lẽ cần thiết khi làm việc trong môi trường ẩm ướt để đạt được Xếp hạng Bảo vệ IP chính xác là bạn sử dụng đúng kích thước của cáp vào đầu vào ống để miếng đệm cao su vừa khít với ống bọc cáp bên ngoài để ngăn nước xâm nhập vào đầu nối.

Kích thước của đầu nối van điện từ:

Đầu nối DIN 43650A:

Kích thước	Loại DIN	DIN 43650 Mẫu A
	Khoảng cách	18mm
	Hình thức	2 + 1GND, 3 + 1GND
	Sự bảo vệ Lớp học	IP65
	Đang làm việc Vôn	AC380V, DC300V
	Vít sửa chữa	M3x28
	Dòng điện danh nghĩa	10A
	Tiếp xúc kháng	≤5mΩ
	Phần dây dẫn tối đa	3x1,5mm²

DIN43650BTư nối:

Kích thước	Loại DIN	DIN 43650 Mẫu B
	Khoảng cách	11mm
	Hình thức	2 + 1GND, 3 + 1GND
	Sự bảo vệ Lớp học	IP65
	Điện áp làm việc	AC380V, DC300V
	Fixing Srew	M3x30
	Dòng điện danh nghĩa	10A
	Cntact kháng	≤5mΩ
	Phần dây dẫn tối đa	3x1,5mm²

DIN43650CTư nối:

Kích thước	Loại DIN	DIN 43650 Mẫu C
	Khoảng cách	9,4mm
	Hình thức	2 + 1GND, 3 + 1GND
	Lớp bảo vệ	IP65
	Điện áp làm việc	AC380V, DC300V
	Vít sửa chữa	M3x25
	Dòng điện danh nghĩa	10A
	Cntact kháng	≤5mΩ
	Phần dây dẫn tối đa	3x1,5mm²

Các kết nối Solenoid khác:

DIN43650A	DIN43650B	DIN43650C

Tính năng sản phẩm:

Các đầu nối được sử dụng rộng rãi để cung cấp kết nối điện trong một loạt các ứng dụng.
Ứng dụng phổ biến nhất cho các đầu nối là kết hợp với các thiết bị khí nén, thủy lực hoặc điện từ, bao gồm cả van điện từ.
Các ứng dụng khác bao gồm, ví dụ, đầu dò áp suất, công tắc tiệm cận, cảm biến mức, công tắc hành trình và động cơ năng lượng thấp.
Công ty BRANDO sản xuất một loạt các đầu nối đa dạng và toàn diện với các tùy chọn tiêu chuẩn, bao gồm ví dụ như thiết bị được chiếu sáng bằng đèn LED cũng như VDR, điốt hoặc điốt transil (có hoặc không có thiết bị chiếu sáng) để bảo vệ chống lại các đỉnh điện áp.
Các đầu nối của chúng tôi cung cấp khả năng bảo vệ khỏi bụi và nước (IP65 hoặc IP67 theo yêu cầu cụ thể) khi được lắp đặt chính xác với vít và miếng đệm được cung cấp cùng với đầu nối.
