COMBO 5523/2523 Jorc Type Timer Van xả điện tử tự động AC110V cho máy nén khí

COMBO 5523/2523 Jorc Type Timer Van xả điện tử tự động AC110V cho máy nén khí

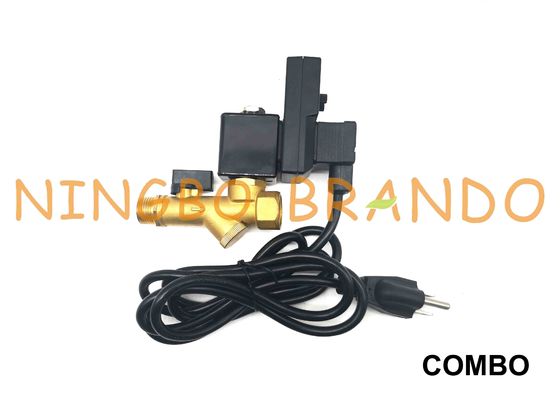

    • COMBO 5523 / 2523 Jorc Type Timer Electronic Auto Drain Valve AC110V For Air Compressor

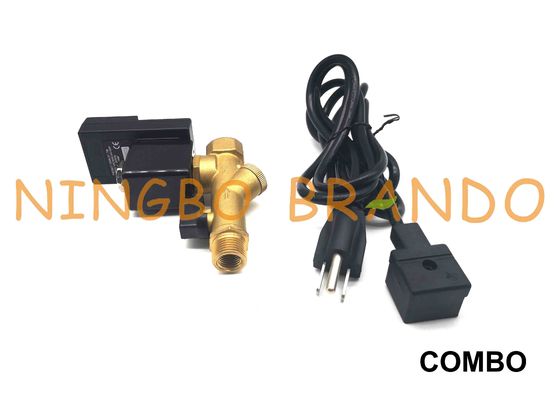

    • COMBO 5523 / 2523 Jorc Type Timer Electronic Auto Drain Valve AC110V For Air Compressor
    • COMBO 5523 / 2523 Jorc Type Timer Electronic Auto Drain Valve AC110V For Air Compressor
    • COMBO 5523 / 2523 Jorc Type Timer Electronic Auto Drain Valve AC110V For Air Compressor
  • COMBO 5523 / 2523 Jorc Type Timer Electronic Auto Drain Valve AC110V For Air Compressor

    Thông tin chi tiết sản phẩm:

    Nguồn gốc: Trung Quốc
    Hàng hiệu: Brando
    Chứng nhận: CE
    Số mô hình: BADV03

    Thanh toán:

    Số lượng đặt hàng tối thiểu: 1 tập
    Giá bán: $5-$10 per set
    chi tiết đóng gói: Bên trong hộp, thùng carton, pallet
    Thời gian giao hàng: 4-8 ngày
    Điều khoản thanh toán: L / C, T / T, Western Union, Paypal, MoneyGram
    Khả năng cung cấp: 20000 bộ mỗi tháng
    Liên hệ với bây giờ
    Chi tiết sản phẩm
    Tên sản phẩm: COMBO 5523/2523 Van xả tự động loại Jorc Kiểu: 2/2 Cách diễn xuất trực tiếp
    Kích thước lỗ: 4mm Kích thước cổng đầu vào / đầu ra: 1/4 "(F) & 1/2" (M) NPT / 1/2 "NPT
    Vật liệu con dấu: FPM / FKM (Viton) Cơ thể vật liệu: Thau
    Kết nối điện: Cáp nguồn 1,8m (phích cắm 3PIN) Áp suất làm việc tối đa: 1.6Mpa (230 psi)
    Nhiệt độ tối đa: 90 ° C Điện áp cung cấp: AC110, AC115V

    COMBO 5523/2523 Jorc Type Timer Van xả điện tử tự động AC110V cho máy nén khí

    Van xả tự động loại COMBO 5523/2523 Jorc kết hợp một cống điều chỉnh hẹn giờ điện tử, van bi và bộ lọc màn hình thành một gói nhỏ gọn, dễ cài đặt. COMBO có thể áp dụng cho bất kỳ phạm vi dòng chảy và áp suất tối đa 230 PSI, và được áp dụng cho hầu hết mọi ứng dụng khí nén, đặc biệt là những ứng dụng có chất ô nhiễm hạt rắn.

    Với sự trợ giúp của nút kiểm tra, đèn chỉ thị bật / tắt LED và van trực tiếp hoàn toàn có thể bảo trì, COMBO cung cấp quản lý nước ngưng đáng tin cậy, giá cả hợp lý mà không cần phải lắp đặt các van và bộ lọc khác. Nó có thể được sử dụng trong bất kỳ máy nén, máy thu, bộ lọc hoặc máy sấy đông lạnh.

    Với sự trợ giúp của van bi và bộ lọc tích hợp, COMBO giúp tiết kiệm thời gian lắp đặt và ngăn chặn các hạt lớn được tìm thấy trong nước ngưng tụ. Thiết bị có thể được tắt từ hệ thống khí nén, cho phép vận hành dễ dàng và an toàn.

    Thông số kỹ thuật của Van xả tự động COMBO 5523/2523 Jorc:

    Số tham chiếu COMBO / COMBO-D-LUX / COMBO-NHANH
    Thể loại Loại JORC
    Loại van: Cách 2/2, diễn xuất trực tiếp
    Kích thước của Orifice: 4mm
    Phốt van: FPM / FKM / Viton
    Kết nối đầu vào / đầu ra: 1/4 "(F) & 1/2" (M) NPT / 1/2 "NPT
    Chiều cao kết nối đầu vào: 0,4 "inch
    Vật liệu vỏ van: Đồng thau (thép không gỉ có sẵn)
    Kết nối điện: DIN43650A
    Nhiệt độ trung bình: 34 - 131 ° F
    Nhiệt độ môi trường:

    34 - 131 ° F

    Giải cấu trúc của Van xả nước tự động COMBO 5523/2523 JORC :

    Thông tin chi tiết về 1/4 '' COMBO 5523/2523 Jorc Type Timer Van xả điện tử:

    Hướng dẫn của Van xả khí Máy nén khí COMBO 5523/2523 Jorc:

    Hiển thị thêm 5523 2523 COMBO Jorc Loại máy nén khí hẹn giờ Van xả tự động điện tử ở bên dưới video Youtube:

    Lưu ý cài đặt của Van xả điều khiển hẹn giờ loại COMBO:


    Trước khi cài đặt sản phẩm, hãy chắc chắn rằng nó đáp ứng yêu cầu của bạn và phù hợp với ứng dụng của bạn!
    1. Giải nén thiết bị và kiểm tra trực quan thiệt hại vận chuyển do rời khỏi nhà máy của chúng tôi.


    2. Làm suy giảm hệ thống trước khi cài đặt hoặc bảo trì nó!


    3. Tìm điểm thoát nước ngưng thích hợp trên hệ thống khí nén và nối van. Kết nối ổ cắm với bộ tách dầu / nước.

    • Đảm bảo rằng mũi tên trên thân van khớp với hướng dòng chảy của nước ngưng.
    • Không sử dụng trục van làm đòn bẩy!
    • Có thể tháo cụm van / bộ đếm thời gian / đầu nối ra khỏi van để lắp đặt van dễ dàng hơn.

    4. Trượt cuộn dây lên trục van và siết chặt đai ốc trên cùng. Đảm bảo gioăng được đặt đúng cách để đảm bảo xếp hạng IP65 (Nema4). Đặt máy giặt vào pin kết nối cuộn dây. Hãy chắc chắn rằng không có mảnh vỡ giữa miếng đệm và cuộn dây. Nếu cống được chuẩn bị sẵn, hãy đến bước 1.8.


    5. Cài đặt bộ hẹn giờ trên cuộn dây như hình minh họa và bạn có thể cài đặt bộ hẹn giờ theo chiều dọc hoặc lên xuống.


    6. Khi cống không được kết nối trước: Tháo nắp bảo vệ khỏi đầu nối và kết nối dây nguồn với đầu nối như hình minh họa. Đóng đầu nối và siết chặt đai ốc một cách an toàn.


    7. Đặt máy giặt vào bộ hẹn giờ và đặt đầu nối vào bộ hẹn giờ như được hiển thị và siết chặt các vít (mô-men xoắn tối đa 1Nm). Đảm bảo rằng cả hai miếng đệm đều được đặt đúng vị trí để đảm bảo xếp hạng IP65 (Nema4).


    8. Sau khi kiểm tra lại rằng nguồn điện phù hợp với điện áp được chỉ định trên cuộn dây và nằm trong phạm vi được chỉ định ở mặt sau của bộ hẹn giờ, bạn có thể bật nguồn.


    9. Từ từ mở van bi để khôi phục áp suất hệ thống bình thường.


    10. Nhấn nút kiểm tra để kiểm tra chức năng van. Điều chỉnh các nút BẬT và TẮT cho phù hợp với hệ thống của bạn.


    11. Cống đã sẵn sàng!

    Chào mừng bạn đến với bất kỳ câu hỏi và yêu cầu của bạn!
