5392900070 Cuộn dây điện từ cho EKS Van điện từ loại φ20mm X 39mm X 60mm

5392900070 Cuộn dây điện từ cho EKS Van điện từ loại φ20mm x 39mm x 60mm

Cuộn dây điện từ này được sử dụng trên van phanh loại 5392900070 EKS. Thiết bị truyền động chính của quy định áp suất hệ thống phanh của hệ thống phanh bánh xe ABS / ESC là van điện từ. Việc thực hiện hành động mở và đóng của van điện từ được xác định bằng việc lõi tĩnh có hấp thụ lõi di chuyển hay không. Thiết kế của lõi tĩnh và lõi di chuyển là tốt. Cái xấu quyết định kích thước của lực điện từ, đó là xác định xem thiết kế ABS / ESC của hệ thống phanh xe có hợp lý hay không. Lõi tĩnh và lõi di chuyển được kết nối bằng một lò xo. Khi cả hai tiếp xúc với dầu phanh, chúng thường bị hấp phụ với nhau do tác động của lực căng chất lỏng. Lực điện từ cần phải vượt qua sức căng của chất lỏng khi hai cái được mở ra.

Thông số kỹ thuật của 5392900070 EKS Loại Phanh Van cuộn cuộn điện từ:

Kích thước chính của cuộn dây điện từ 5392900070 cho van phanh EKS:

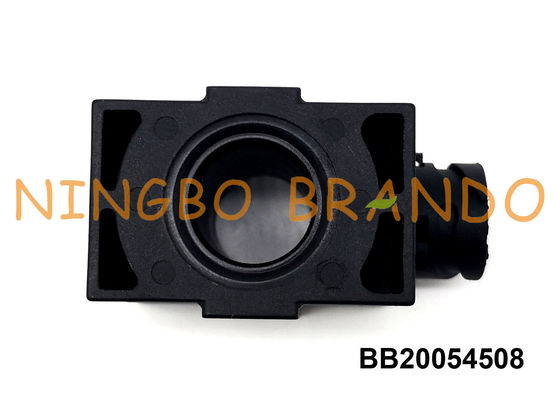

Chi tiết phóng to của 5392900070 EKS Loại Phanh cuộn dây điện từ:

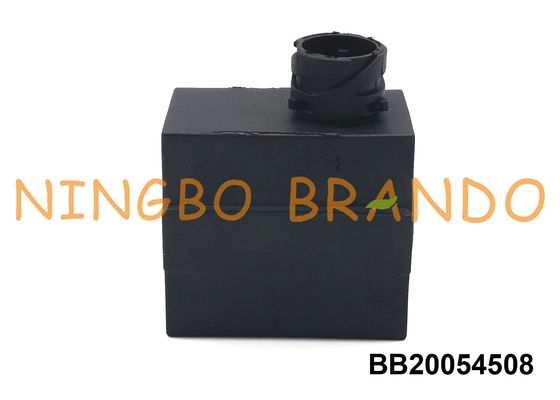

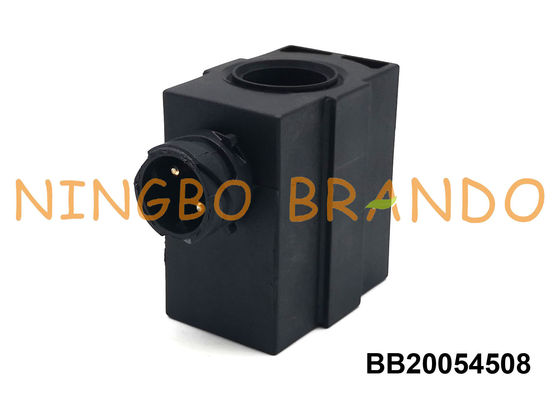

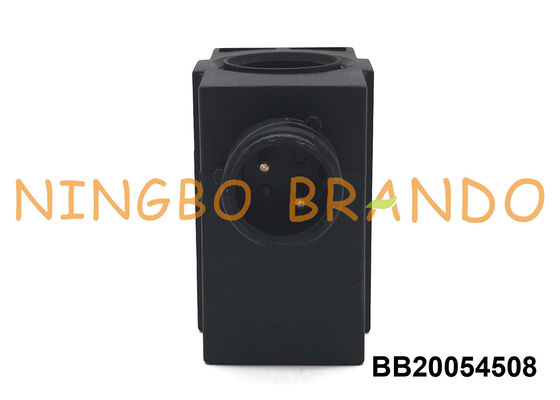

Màn hình đa góc của cuộn dây điện cho van phanh 5392900070 EKS:

Thêm chi tiết về 5392900070 EKS Loại Phanh cuộn dây Solenoid ở bên dưới Video Youtube:

Lý do và phương pháp phát hiện cuộn dây van điện từ:

Van điện từ có hai phần, một cuộn dây điện từ và lõi từ tính, và là một thân van bao gồm một hoặc nhiều lỗ. Khi cuộn dây trong van điện từ được cấp năng lượng hoặc mất năng lượng, hoạt động của lõi làm cho chất lỏng đi qua thân van hoặc bị cắt để thay đổi hướng của chất lỏng. Bởi vì dòng điện đi qua cuộn dây, cuộn dây van điện từ có thể bị đốt cháy. Tất nhiên, nguyên nhân gây bỏng có thể khác nhau. Chúng ta hãy xem các nguyên nhân của sự kiệt sức của cuộn dây van điện từ.

Nguyên nhân bên ngoài

Hoạt động ổn định của van điện từ không thể tách rời với độ sạch của môi trường chất lỏng. Nhiều phương tiện truyền thông sẽ có một số hạt mịn hoặc vôi hóa phương tiện truyền thông. Các chất mịn này sẽ dần dần bám vào lõi van và dần dần trở nên cứng. Nhiều người tìm thấy ngày đầu tiên. Nó vẫn hoạt động bình thường vào ban đêm và van điện từ không thể mở vào sáng hôm sau. Khi nó được gỡ bỏ, hóa ra là có một lớp vôi hóa dày đọng lại trên ống chỉ. Tình huống này là phổ biến nhất và là nguyên nhân chính của sự cháy van điện từ, bởi vì khi ống bị kẹt, FS = 0, tại thời điểm này I = 6i, dòng điện sẽ tăng gấp sáu lần, cuộn dây thông thường rất dễ dàng đốt cháy.

Nguyên nhân bên trong

Khe hở giữa tay áo van trượt của van điện từ và lõi van là rất nhỏ (dưới 0,008 mm), và nó thường là một bộ phận một mảnh. Khi tạp chất cơ học được đưa vào hoặc dầu bôi trơn quá nhỏ, rất dễ bị kẹt. Phương pháp xử lý có thể sử dụng một dây thép để đột nhập từ lỗ nhỏ trên đầu để làm cho nó bật trở lại. Giải pháp cơ bản là tháo van điện từ, rút ​​phích cắm van và tay áo lõi van, và làm sạch nó bằng CCI4, để lõi van có thể di chuyển linh hoạt trong tay áo van. Khi tháo rời, chú ý đến trình tự lắp ráp của từng bộ phận và vị trí nối dây bên ngoài, để lắp lại và nối dây chính xác, và kiểm tra xem lỗ phun sương có bị chặn không và dầu bôi trơn có đủ không. Nếu cuộn dây van điện từ bị cháy, hệ thống dây điện của van điện từ có thể được gỡ bỏ và đo bằng đồng hồ vạn năng. Nếu mạch mở, cuộn van điện từ bị cháy. Lý do là cuộn dây bị ẩm, gây ra cách điện kém và rò rỉ từ tính, khiến dòng điện trong cuộn dây quá lớn và cháy, vì vậy cần phải ngăn nước mưa chảy vào van điện từ. Ngoài ra, lò xo quá cứng, lực phản ứng quá lớn, số vòng quay của cuộn dây quá nhỏ và lực hút không đủ để làm cho cuộn dây bị cháy. Để xử lý khẩn cấp, nút thủ công trên cuộn dây có thể được chuyển từ vị trí 0 0 0 sang vị trí 1 1 trong khi hoạt động bình thường, làm cho van mở.

Phát hiện cuộn dây van điện từ

Sử dụng đồng hồ vạn năng để đo điện trở của van điện từ. Điện trở của cuộn dây phải ở khoảng 100 ohms! Nếu điện trở của cuộn dây là vô hạn, điều đó có nghĩa là van điện từ có thể được cấp năng lượng và đặt trên van điện từ. Do van điện từ được cung cấp năng lượng, van điện từ có đặc tính từ tính để thu hút sản phẩm sắt. Nếu bạn có thể giữ sản phẩm sắt, cuộn dây tốt và kiến ​​thức chống chỉ ra rằng cuộn dây bị hỏng. Phương pháp phát hiện ngắn mạch hoặc hở mạch của cuộn dây van điện từ trước tiên là đo bật tắt bằng đồng hồ vạn năng, và giá trị điện trở tiến đến 0 hoặc vô cùng, có nghĩa là cuộn dây bị ngắn mạch hoặc bị đứt. Nếu điện trở là bình thường, không rõ ràng rằng cuộn dây phải tốt. Bạn cũng nên tìm một tuốc nơ vít nhỏ đặt gần thanh kim loại trong cuộn dây của van điện từ, sau đó nạp năng lượng cho van điện từ. Nếu bạn cảm thấy từ tính, thì điện từ cuộn dây van là tốt, nếu không nó là xấu.

Trên đây là phần giới thiệu nguyên nhân gây ra sự cháy của cuộn dây van điện từ. Cho dù đó là nguyên nhân bên ngoài hoặc bên trong của sự kiệt sức của cuộn dây van điện từ, điều này sẽ gây ra sự chú ý của chúng tôi. Trong sử dụng bình thường, tránh để nước vào van điện từ. Đồng thời kiểm tra van điện từ thường xuyên để đảm bảo rằng van điện từ có thể được sử dụng trong một thời gian dài hơn.

Chào mừng bạn đến với bất kỳ câu hỏi và yêu cầu của bạn!
