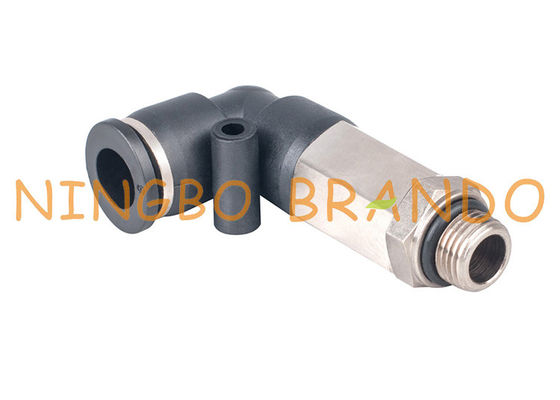

Phụ kiện ống khí nén mở rộng 1/4 '' 8mm Nam nối dài Phụ kiện ống khí nén

Phụ kiện ống khí nén mở rộng 1/4 '' 8mm Nam nối dài Phụ kiện ống khí nén

Phụ kiện đẩy Brando (phụ kiện khí nén, phụ kiện đẩy để kết nối, phụ kiện một chạm) được làm bằng đồng thau mạ niken (ren) và PBT (thân máy), móng kẹp ống thép không gỉ, vòng cổ và tay áo tháo POM cung cấp cơ chế giữ và nhả nhanh chóng cung cấp lực ngắt kết nối thấp để dễ dàng tháo ống.Để lắp ráp ống, chỉ cần lắp ống vào khớp nối cho đến khi nó chạm đáy.Để tháo ống, hãy nhấn vòng tay tháo và ống có thể được kéo ra dễ dàng.Phụ kiện đẩy trong (đẩy khí nén để kết nối phụ kiện, phụ kiện ống một chạm) có nhiều loại, mô hình và kích thước để đáp ứng các nhu cầu về ống khác nhau và cung cấp các liên kết thiết yếu giữa các thành phần trong hệ thống khí nén.Các thân ống nối có ren và ren có thể xoay sau khi lắp đặt để cho phép thay đổi hướng đường ống.Cung cấp ống hệ mét OD từ 4 mm đến 16 mm, ống inch từ 1/8 "đến 1/2";phạm vi kích thước ren từ R, PT, BSPT 1/8 đến R, PT, BSPT 1/2 và ren hệ mét từ M5 đến M20.Hình dạng của tay áo phát hành: Hình bầu dục và tròn.Màu sắc của tay áo phát hành: Xanh lam, Đỏ, Đen, Xám hoặc Màu tùy chỉnh.

* Độ kín khí hoàn hảo nhờ miếng đệm môi
* Khớp nối an toàn trên mọi loại ống
* Khớp nối hoàn hảo ngay cả khi có đường ống với đường cắt chéo
* Được làm bằng vật liệu nguyên sinh

Kích thước & Mã đặt hàng của phụ kiện ống khí nén:

Mở rộng khớp khuỷu tay nam:

Hình ảnh	Kích thước	Phần không.	R	D	D1	L1	L	L '	S
		PLL4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1 / 8 "	4	11	số 8	19	30	12
			R1 / 4 "	4	11	9	19	41	13
			R3 / 8 "	4	11	10	19	43	17
			R1 / 2 "	4	11	11	19	44	21
		PLL6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1 / 8 "	6	13	số 8	20	43	12
			R1 / 4 "	6	13	9	20	44	13
			R3 / 8 "	6	13	10	20	46	17
			R1 / 2 "	6	13	11	20	47	21
		PLL8	R1 / 8 "	số 8	14	số 8	23	47	14
			R1 / 4 "	số 8	14	9	23	48	14
			R3 / 8 "	số 8	14	10	23	50	17
			R1 / 2 "	số 8	14	11	23	51	21
		PLL10	R1 / 8 "	10	18	số 8	27	56	27
			R1 / 4 "	10	18	9	27	57	17
			R3 / 8 "	10	18	10	27	58	17
			R1 / 2 "	10	18	11	27	59	21
		PLL12	R1 / 8 "	12	21	số 8	30	56	19
			R1 / 4 "	12	21	9	30	57	19
			R3 / 8 "	12	21	10	30	57	19
			R1 / 2 "	12	21	11	30	60	21

Nam Banjo Phù hợp:

Hình ảnh	Kích thước	Phần không.	R	D	D1	L1	L	L '	S
		PH4	M5X0.8	4	11	6	19	38	10
			M6X1	4	11	6	19	38	10
			R1 / 8 "	4	11	số 8	19	30	12
			R1 / 4 "	4	11	9	19	41	13
		PH6	M5X0.8	6	13	6	20	41	12
			M6X1	6	13	6	20	41	12
			R1 / 8 "	6	13	số 8	20	43	12
			R1 / 4 "	6	13	9	20	44	13
			R3 / 8 "	6	13	10	20	46	17
		PH8	R1 / 8 "	số 8	14	số 8	23	47	14
			R1 / 4 "	số 8	14	9	23	48	14
			R3 / 8 "	số 8	14	10	23	50	17
			R1 / 2 "	số 8	14	11	23	51	21
		PH10	R1 / 8 "	10	18	số 8	27	56	27
			R1 / 4 "	10	18	9	27	57	17
			R3 / 8 "	10	18	10	27	58	17
			R1 / 2 "	10	18	11	27	59	21
		PH12	R1 / 4 ''	12	21	10	33	28	15
			R3 / 8 ''	12	21	12	35	34	19
			R1 / 2 ''	12	21	13	37	37	24

Rhabditiform of Through Fitting:

Hình ảnh	Kích thước	Phần không.	D	D1	L1	L	G
		PGJ4	4	11	17	35	4
			4	13	18	36	6
		PGJ6	6	13	20	38	4
			6	13	18	36	6
			6	13	21	38	số 8
		PGJ8	số 8	15	20	42	4
			số 8	15	21	42	6
			số 8	15	21	41	số 8
			số 8	17	23	43	10
		PGJ10	10	15	20	42	4
			10	15	21	45	6
			10	15	24	47	số 8
			10	17	23	45	10
			10	21	24	46	12
		PGJ12	12	21	20	44	6
			12	24	20	49	số 8
			12	26	20	50	10
			12	24	21	47	12

Danh sách tất cả các phụ kiện ống khí nén bằng nhựa:

Chọn các phụ kiện phù hợp cho hệ thống khí nén của bạn:

Phụ kiện giúp kiểm soát lực và hướng dòng khí nén hoặc không khí được sử dụng trong hệ thống khí nén.Một trong những cân nhắc đầu tiên khi chọn đầu nối là loại bình mà bạn sẽ kết nối, chẳng hạn như tính linh hoạt của ống hoặc ống, cũng như đường kính trong (ID) và đường kính ngoài (OD) của bình để đảm bảo một con dấu thích hợp và kết nối an toàn.Lựa chọn vật liệu phù hợp cho đầu nối khí nén của bạn cũng rất quan trọng, bao gồm khả năng tương thích khí hoặc khả năng chống nhiệt hoặc ăn mòn.

Các cân nhắc khác trong việc chọn đầu nối hệ thống khí nén phù hợp bao gồm:
1. Loại kết nối và chức năng mà nó thực hiện
2. Áp suất hoạt động của hệ thống khí nén
3. Phạm vi nhiệt độ hoạt động
4. Yêu cầu PSI cho ứng dụng của bạn
5. Lượng rung do hệ thống khí nén tạo ra
6. Loại ren của phụ kiện nhận
