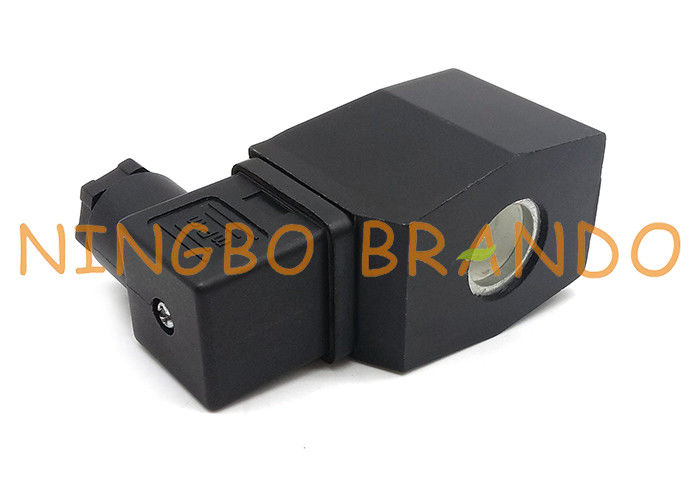

AB410 16mm Chiều cao đường kính trong 40mm Cuộn dây van điện từ loại CKD

AB410 16mm Chiều cao đường kính trong 40mm Cuộn dây van điện từ loại CKD

Cuộn dây van điện từ này được áp dụng trong van điện từ dòng CKD AB41-02 / AB41-03.Lõi van điện từ là bộ phận làm kín và làm kín của cuộn dây điện từ hay còn gọi là cuộn dây van điện từ.Có nghĩa là, các cuộn dây điện bị thương và kín được làm kín bằng vật liệu cách nhiệt, chỉ để lại các đầu cuối, cách điện, chống thấm nước, chống bạo loạn, chống cháy, chống ăn mòn, v.v.

Đặc trưng
Lực nam châm mạnh mẽ
Nhiệm vụ liên tục ED100%
Dịch vụ lên đến 180 ℃ với dây cấp H, theo IEC317-8
Mức độ bảo vệ IP 65, IP67 hoặc các mức độ khác theo yêu cầu
Nhiều loại điện áp và công suất để lựa chọn, AC hoặc DC
Giải pháp tùy chỉnh đã có sẵn

Thông số kỹ thuật củaCKD AB41-02 / AB41-03 Series Van Solenoid Coils:

Kích thước chính của cuộn dây điện từ loại CKD AB41-02 / AB41-03:

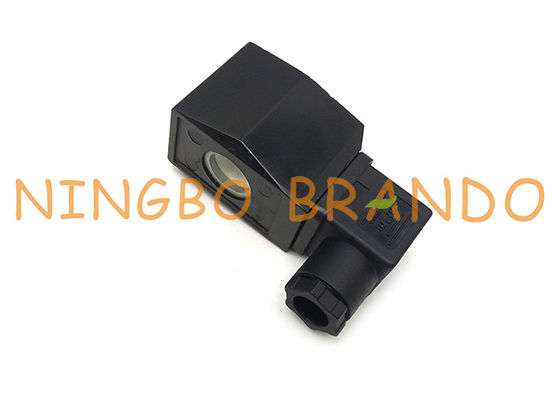

Phóng to chi tiết của Cuộn dây điện từ loại AB41-02 / AB41-03 CKD:

Áp dụng trong van điện từ nước dòng CKD AB41-02 / AB41-03:

Thêm chi tiết về Loại CKD AB41-02 / AB41-03 Cuộn dây điện từtrong Video Youtube bên dưới:

Nhiệt độ cụm van điện từ tăng và yêu cầu nhiệt độ tối đa:

Theo cấp điện trở nhiệt được xác định bởi GB / T 11021, nhiệt độ tối đa thu được khi tăng nhiệt độ của cụm cuộn dây điện từ và tăng nhiệt độ môi trường không được vượt quá bảng sau:

Phương pháp thử điện áp chịu đựng tần số nguồn cuộn dây điện từ:

Đặt điện áp thử nghiệm quy định trong bảng dưới đây giữa đầu nối nguồn điện và đầu nối đất.Dòng rò được đặt là 1ma, thử nghiệm điển hình 1 phút, thử nghiệm nhà máy 1 giây.Tăng giá trị quy định lên 10%) mà không có sự cố, phóng điện hoặc phóng điện bề mặt.

Điện trở của cuộn dây điện từ được đo bằng máy thử điện trở một chiều hoặc tệp điện trở vạn năng. Khi nhiệt độ môi trường không phải là 20 ℃, điện trở tiêu chuẩn được tính như sau:

R2 = (T2 + 234,5) / (234,5 + 20) * R1

T2 - nhiệt độ môi trường tính bằng độ C

R1 - điện trở tiêu chuẩn, tức là điện trở ở 20 ℃

R2 - điện trở tiêu chuẩn ở nhiệt độ hiện tại, tính bằng ôm (Ω).
