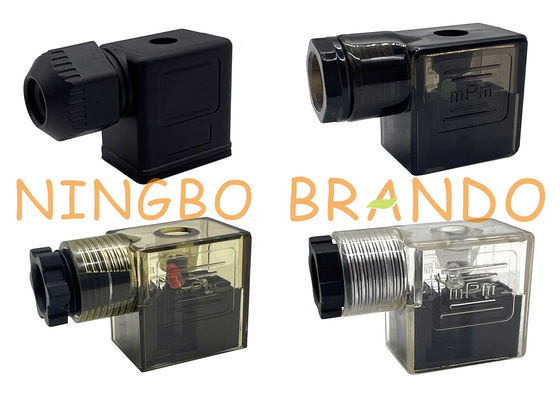

Đầu nối DIN 43650B

Đầu nối DIN 43650B

Các tên khác của đầu nối DIN 43650 bao gồm đầu nối MPM hoặc hình khối.Các đầu nối van điện từ này có ba phiên bản: Dạng A, Dạng B hoặc Dạng C. Chúng đáp ứng các yêu cầu bảo vệ quá áp khác nhau và được thiết kế để hoạt động trong các giới hạn điện áp nhất định.Đầu nối cuộn dây điện từ được sử dụng rộng rãi để cung cấp kết nối điện trong một loạt các ứng dụng.Ứng dụng phổ biến nhất cho đầu nối Solenoid Coil là kết hợp với các thiết bị khí nén, thủy lực hoặc điện từ, bao gồm cả van điện từ.Các ứng dụng khác bao gồm, ví dụ, bộ chuyển đổi áp suất, công tắc tiệm cận, cảm biến mức, công tắc hành trình và động cơ năng lượng thấp.

Kích thước & dữ liệu của đầu nối cuộn dây điện từ:

Đầu nối DIN 43650A:

Kích thước	Loại DIN	DIN 43650 Mẫu A
	Khoảng cách	18mm
	Mẫu đơn	2 + 1GND, 3 + 1GND
	Sự bảo vệ Lớp	IP65
	Đang làm việc Vôn	AC380V, DC300V
	Vít sửa chữa	M3x28
	Dòng điện danh nghĩa	10A
	Tiếp xúc kháng	≤5mΩ
	Phần dây dẫn tối đa	3x1,5mm²

Đầu nối DIN 43650B:

Kích thước	Loại DIN	DIN 43650 Mẫu B
	Khoảng cách	11mm
	Mẫu đơn	2 + 1GND, 3 + 1GND
	Sự bảo vệ Lớp	IP65
	Điện áp làm việc	AC380V, DC300V
	Fixing Srew	M3x30
	Dòng điện danh nghĩa	10A
	Cntact kháng	≤5mΩ
	Phần dây dẫn tối đa	3x1,5mm²

Đầu nối DIN 43650C:

Kích thước	Loại DIN	DIN 43650 Mẫu C
	Khoảng cách	9,4mm
	Mẫu đơn	2 + 1GND, 3 + 1GND
	Lớp bảo vệ	IP65
	Điện áp làm việc	AC380V, DC300V
	Vít sửa chữa	M3x25
	Dòng điện danh nghĩa	10A
	Cntact kháng	≤5mΩ
	Phần dây dẫn tối đa	3x1,5mm²

KHÍ KÉO

Có ba tùy chọn miếng đệm có sẵn cho các đầu nối DIN: NBR Profile, NBR Flat hoặc EPDM Flat.Mỗi loại gioăng khác nhau sẽ có những đặc điểm khác nhau, chủ yếu dựa vào chất liệu mà chúng được tạo ra.Cao su NBR còn được gọi là cao su nitrile.NBR là vật liệu chống dầu, bao gồm cả dầu khoáng và dầu thực vật.Cao su EPDM không có nhiều khả năng đàn hồi với dầu, nhưng nó chịu được ozone, nhiệt và thời tiết.Cả hai vật liệu đều phù hợp với axit và kiềm loãng cơ bản.Hầu hết các miếng đệm có sẵn là của HTP và Hirschmann.Các miếng đệm riêng biệt cũng có sẵn cho hầu hết các đầu nối DIN nam.

BA LOẠI
Đầu nối van điện từ DIN 43650 sẽ có các loại ren khác nhau cho đầu vào cáp, tùy thuộc vào hình thức.Trình kết nối Biểu mẫu A hiện có sẵn ở kích thước luồng PG 9, PG 11, M16 hoặc 1/2 "NPT. Biểu mẫu B có các luồng PG 9 hoặc 1/2" NPT, trong khi trình kết nối Biểu mẫu C chỉ khả dụng với luồng PG 7.M16 là loại ren hệ mét, trên toàn cầu là loại được sử dụng phổ biến nhất.Con số đề cập đến đường kính danh nghĩa tính bằng milimét.PG là viết tắt của Panzergewinde và dùng để chỉ các tiêu chuẩn của Đức.PG có góc ren lớn hơn nhưng chiều sâu ren thấp hơn hệ mét hoặc NPT.NPT là viết tắt của National Pipe Thread và là một tiêu chuẩn của Mỹ.Không giống như hệ mét hoặc PG, những sợi này được thuôn nhọn, giúp tạo thành một con dấu.

KHOẢNG CÁCH PIN
Khoảng cách chân là khoảng cách giữa các chân # 1 và # 2.Mỗi hình thức có khoảng cách ghim khác nhau, và kiểu ghim cũng thay đổi tùy theo hình thức.Đầu nối Dạng A có các chân hình chữ "U" hướng vào trong với khoảng cách giữa các chân là 18 mm.Đầu nối Mẫu B có 2 khoảng cách chân khác nhau: 10mm & 11mm.Đầu nối 11mm sẽ có 3 tiếp điểm lưỡi phẳng và là tiêu chuẩn công nghiệp.Các đầu nối 10mm sẽ có 1 lưỡi dẹt và 2 chốt hình chữ U hướng ra ngoài.Đầu nối Dạng C có chân dạng lưỡi phẳng với khoảng cách chân 8mm hoặc 9,4mm (tiêu chuẩn công nghiệp).Sơ đồ khoảng cách giữa các chốt được hình ở đầu trang để hình dung rõ hơn về thiết kế của chúng.
